日本小森加裝水冷UV系統

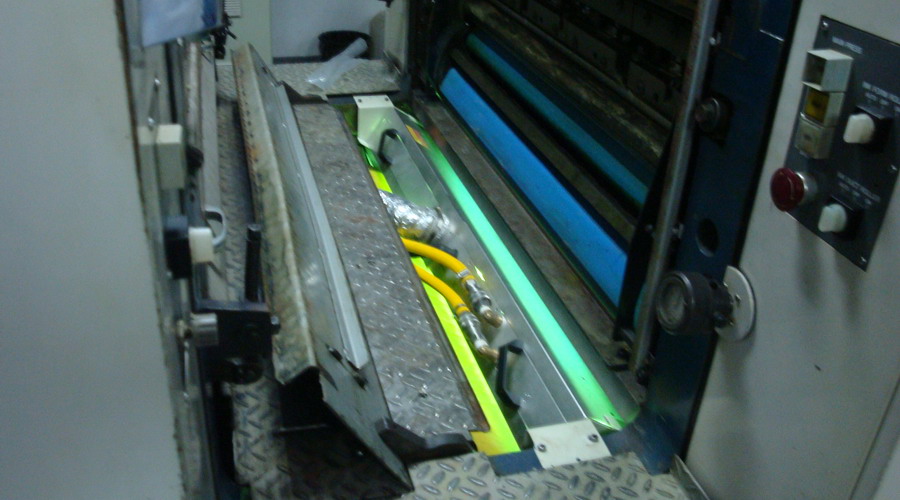

深圳勁嘉集團股份有限公司在日本小森膠印機加裝立丹源水冷UV固化單元采用抽屜式水冷快門UV燈罩，能量集中功率高，適合高速及深層固化產品，聚焦形UV燈罩體積小更換燈管快捷后續維護費用少，分體式組合毎組通用可互換，UV燈管安裝更換快捷，安裝、維護、保養方便，在各類茶葉、草、酒類、食品、藥品等包裝產品，我們可認以選擇采用阻隔臭氧產生裝置及無臭氧UV燈管。
水冷UV系統基本參數
| UV基準參數 | 可選項 | 本機選裝 |
| 有效印刷寬： | 根據客戶機型定制有效印刷寬 | 本機選裝：1020mm |
|
UV固化速度： |
UV干燥速度9000-13000張/H |
本機選裝：9000-13000張/H |
|
UV變壓器類型： |
磁飽和全銅變壓器 IGBT電子電源 |
本機選裝：磁飽和全銅變壓器 |
|
UV固化單元： |
LED冷光源、低溫水冷UV、超低溫水冷UV |
本機選裝：低溫水冷UV固化系統 |
|
色組UV燈： |
根據工藝需求選配UV燈管數量及功率 |
本機選裝：2*16kw |
|
收紙UV燈： |
根據工藝需求選配UV燈管數量及功率 |
本機選裝：3*16kw |
|
UV光源類型： |
UV汞燈、鹵素UV燈、無臭氧UV燈 |
本機選裝：UV汞燈 |
|
|
|
|
注：
1、無臭氧UV燈：去掉紫外線的臭氧產生波段，適合那些需求低氣味的產品如包裝、酒包裝、食品外包裝、高端化妝品等......
▲UV燈管：平均每支壽命2000/H-3000/H
▲高效節能：能量集中、功率高 適合固化深層產品、聚焦形UV燈罩體積小，維護方便簡單。
▲冷卻方式：釆用水冷加輔助風冷，整體結構簡單，全內封閉式循環水路有效降漏水故障。
▲快門傳動：采用直線氣缸無齒輪結構平滑開、關快門，故障減少。
▲紫外UV反光罩：采用德國鏡面反光鋁戓鍍膜冷鏡反光玻璃，高效低溫反光
▲低溫設計：車間溫度在25℃以內，承印產品干燥后溫度能達到不高于42℃。
----------------------------------------------------------------------------------------
★相入式設計水冷快門UV燈罩，安裝維護簡單方便
★部分品牌機型色組加裝UV燈時腳踏板需加高
★須要裝UV燈的色座間均做好UV燈座導軌及水、電、氣、風等裝置，統一規格可任意調
▲根據機型UV固化單元可安裝于加長收紙部或收紙斜坡處
▲抽屜式或相入式設計水冷快門UV燈罩，安裝維護簡單方便。
▲UV燈照射區下導紙板采用歐式內循環水冷卻加微風噴流結構，更有效降低溫度及防紙張刮傷。
水冷UV控制系統
▲在膠印、凹印、柔印、涂布上光機等高速印刷機上，我們采用水冷加輔助風冷快門UV燈罩，以能達到更理想的溫度及固化效果。
UV燈強度輸出
1：IGBT電子調光系統：15%---100%線性（IGBT電子電源 ）
2：電抗無級調光系統：35%---100%線性（滋飽和全銅變壓器）
UV控制系統
▲本機采用第四代LDY-UVSL-HVM/B.CS2014無級調光系統。
▲ UV燈強度無極調光系統輸出，多燈任意選擇，每一支UV燈互不干擾，安全穩定。
▲全自動電腦友好的人機對話介面，全中文顯示，故障報警記錄存檔及故障解除方法指引可隨時查閱。
▲機械設備設計合理緊湊故障率低，主要配件均釆用進口原廠產品戓自主研發產品確保設備安全性和穩定性。
▲工業系列PLC模塊編程軟件簡單易用，UV與印刷機實現聯機控制自動同步運行，合壓強光、離壓弱光自動轉換。
▲電器配置： 德國金鐘默勒、日本和泉、 瑞士ABB等原廠產品，確保電器安全性和穩定性。
UV冷卻系統
◆獨立式外循環和內封閉式循環二段四次冷卻技術，冷卻速度快、效果好比常規結構節能。
◆根據燈罩環境溫度與UV系統聯機智能自動控制，全自動、半自動可選
◆風冷式卻系統、水冷式冷卻系統、風冷加水冷式冷卻系統，根據不同地區選擇冷卻系統
◆采用專用UV冷卻液（防凍、防沸、防垢、防腐）有效降低在水路或UV燈罩內部產生水垢而堵住管道的機率。
◆制冷壓縮機---采用美國谷輪壓縮機，冷卻速度快，工作效率高，機械噪音低使用壽命長，穩定省電。
◆內循環高壓水泵---采用不銹鋼內膽高壓遠程水泵，水流高速循環有效降低產生水垢而堵住管道。
